共板法蘭風管又稱無法蘭風管，其制作形式比傳統的矩形風管加工速度更快捷、更方便。其優點是節省材料，減少工程投資；降低能耗，節省運行費用，頗受施工企業歡迎。

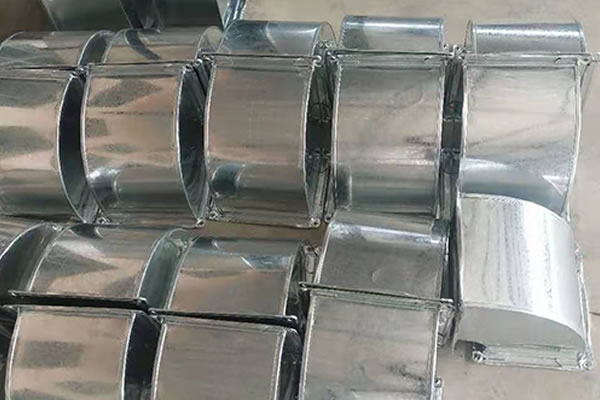

共板法蘭風管

共板法蘭風管類型對比

型鋼法蘭制作：

1、下料；2、打孔； 3、焊接； 4、鉆螺孔； 5、上漆防腐。

以上工藝制作的法蘭盤仍然存在著互換性差的問題，現象有：

法蘭表面不平整，矩形法蘭旋轉180度后，與同規格的法蘭螺孔不重合，內邊尺寸或兩對角線的尺寸不相等超過允許的偏差等，影響風管部件在施工現場的正常組裝。偏差小的造成在安裝過程中的不必要的修改、打孔；偏差過大造成返工和浪費。

共板法蘭風管制作：

標準直管由流水線上直接壓制成連體法蘭。

非標直管、彎頭、三通、四通、配件等下料后，在單機設備上完成TDF法蘭成型。

法蘭角由模具直接沖壓成型，安裝時卡在四個角即可。

法蘭間的連接用法蘭卡，由鍍鋅鋼板制作，經法蘭卡成型機成型后切割成統一的尺寸供安裝連接使用。TDF共板法蘭因與管道鋼板連成一體，不必像角鋼法蘭般打孔鉚接，在兩節管道的連接上用專用法蘭卡，四角加90度法蘭角后用螺栓連接。操作簡單，提高了效率，外觀平整、光滑，尺寸準確，互換性強，產品的質量穩定。

共板法蘭風管

共板法蘭風管生產設備

生產共板法蘭風管需要的設備有：多功能剪板機、多功能咬邊機、多功能壓筋機、共板法蘭成型機、共板法蘭配套折方機、多功能角碼與勾碼沖床。

共板法蘭風管

共板法蘭風管發展趨勢

近幾年，作為空調、通風系統中重要組成部分的風管用量每年都在增加，對其要求也越來越高?？萍嫉倪M(jìn)步使得風管的制作、安裝所使用的新材料、新工藝層出不窮，共板法蘭風管就是其中之一。共板法蘭風管生產線已成為大型建筑安裝企業的必備機具，同時能否生產共板法蘭風管已成為影響承接重點暖通工程項目的重要因素。

絕大部分安裝單位在風管的制作、安裝過程中都采用角鋼法蘭連接，消耗了大量的角鋼、焊條、螺栓、油漆等材料，以及大量的人工；制作精度、工作效率較低，生產成本較高，而且風管的制作、安裝質量不易得到保證，是一種較為陳舊、落后的制作工藝。隨著現行《通風與空調工程施工及質量驗收規范》（GB50243-2016）對風管無法蘭連接方式的認可，共板法蘭風管加工流水線在國內的應用已越來越普遍。

通過與角鋼法蘭風管比較，對于每10㎡風管制作及安裝，在相同的工期情況下，可節約勞動力10%左右，各種型鋼15公斤，各種連接用螺栓10套，防銹漆0.2公斤；風管法蘭采用鍍鋅鋼板制作，鍍鋅鋼板用量增加約6%；采用生產線，制作精度及質量更易控制。 另外，型鋼及防腐工程量的減少，減輕了油漆對環境的污染，具有較好的經濟及社會效益。
